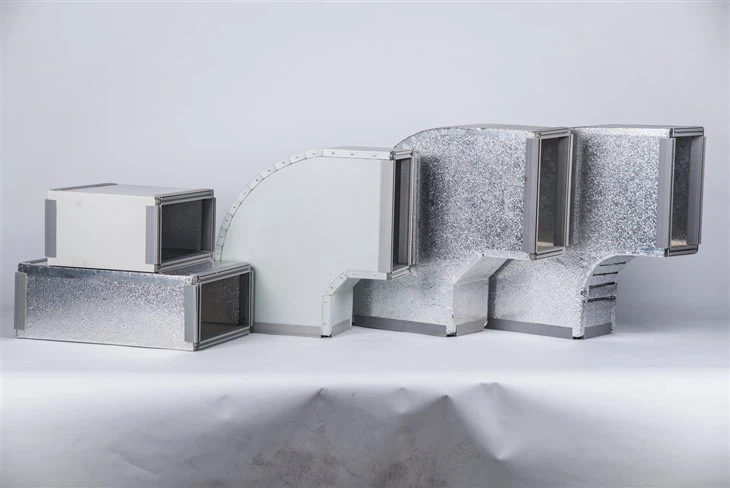

PUR/PIR Sandwich-paneelid HVAC-kanalisüsteemidele

PUR (polüuretaan) ja PIR (polüisotsüanuraat) sandwich-paneelid on kaks kõige laialdasemalt kasutatavat kokkupandavat lahendust kaasaegsetes HVAC-kanalites. Mõlemal on asandwich struktuur-Jõika vahtsüdamikuga (PUR või PIR), mis on ühendatud kahe kaitsva pinnakattematerjali (nt alumiiniumfoolium, tsingitud teras või värvitud teras) vahele-ja on loodud optimeerima termilist tõhusust, õhutihedust ja paigaldamise lihtsust. Kuigi nende konstruktsioon ja rakendus on sarnased, erinevad nende keemiline koostis, jõudlusnäitajad ja ideaalsed kasutusjuhtumid oluliselt. Allpool on nende määratluste, põhiatribuutide ja kriitiliste erinevuste üksikasjalik jaotus.

Sissejuhatus PUR/PIR sandwich-paneelidesse HVAC-kanalite jaoks

Esiteks teeme selgeks nende paneelide põhistruktuuri ja jagatud eelised, kuna nende "kihiline disain" on nende väärtuse aluseks HVAC-süsteemides.

Mõlema paneeli põhistruktuur

Kõik PUR/PIR sandwich-paneelid järgivad kolme-kihi, tehases-monteeritud disaini, mis tagab järjepidevuse ja kvaliteedi (erinevalt -kohapealsest isoleeritud kanalitest). Struktuur sisaldab tavaliselt järgmist:

Sisemine külg: sile või reljeefne õhukindel kiht (kõige sagedamini alumiiniumfoolium). See toimib kanali õhuvoolu pinnana, vältides õhulekkeid, takistades kondenseerumist ja tõkestades hallituse kasvu, mis on siseõhu kvaliteedi jaoks kriitilise tähtsusega.

Vahttuum: Paneeli "termiline selgroog", mis on valmistatud kas PUR- või PIR-vahust. Selle peamine ülesanne on minimeerida soojusülekannet (soojuskadu/-kasum) kanali konditsioneeritud õhu ja ümbritseva keskkonna vahel, mõjutades otseselt HVAC-i energiatõhusust.

Välispind: vastupidav kaitsekiht (sageli alumiiniumfoolium, tsingitud teras või värvitud teras). See kaitseb vahtplastist südamikku väliste kahjustuste (kriimustused, löögid), niiskuse sissetungi (mis halvendab vahuisolatsiooni) ja kiirgussoojuse (nt päikesevalguse või soojade mehaaniliste ruumide eest).

HVAC-kanalite jagatud eelised

Mõlemad paneelid käsitlevad traditsiooniliste metalltorustike peamisi valupunkte (nt eraldi isolatsioon, suur lekkemäär) ja pakuvad:

Energiatõhusus: Kinnise -kambri vahtsüdamikul (PUR/PIR) on kõrge soojustakistus (R-väärtus), mis vähendab HVAC energiatarbimist 20–35% võrreldes alaisoleeritud metallkanalitega.

Õhutihedus: Tehase{0}}liimitud katted kõrvaldavad tühimikud, vähendades õhulekkeid<2% (vs. 10–30% for traditional ducts)-a major source of energy waste.

Kiire paigaldus: Moodulpaneelid on eelnevalt-lõigatud suurusele, mis võimaldab lihtsate tööriistadega (liimid, fooliumlint või blokeerivad servad) kohapeal kokku panna-. Paigaldusaeg väheneb 50–70% võrreldes traditsiooniliste kanalitega.

Kerge: Vahtsüdamik muudab paneelid 70–80% kergemaks kui metallkanalid, hõlbustades transportimist ja paigaldamist kitsastesse kohtadesse (nt laeõõnsused, kitsad koridorid).

Peamised erinevused PUR- ja PIR-kihtpaneelide vahel

Kuigi PUR- ja PIR-paneelid jagavad mitmekihilist disaini, erinevad üksteisestkeemiline koostis, termiline jõudlus, tuleohutus, niiskuskindlus, jaideaalsed rakendused. Allolev tabel võtab kokku nende kriitilised erinevused, millele järgneb üksikasjalikud selgitused:

Võrdlusmõõde	PUR (polüuretaan) sandwich-paneelid	PIR (polüisotsüanuraat) sandwich-paneelid
Keemiline koostis	Valmistatud polüoolide reageerimisel diisotsüanaatidega; on paindlikuma molekulaarstruktuuriga.	Modifitseeritud PUR (lisotsüanuraadi rühmad); sellel on jäigem, ristseotud{0}}molekulaarne struktuur.
Soojusjuhtivus (K-väärtus)	0.020W/m.K	0.022W/m.K
Tuleohutus	Mõõdukas tulekindlus; nõuab leegiaeglustavaid lisandeid, et need vastaksid põhistandarditele (nt ASTM E84 klass 2). Põlemisel võib eralduda suitsu/gaase.	Suurepärane tulekindlus (olemuselt leegiaeglustav-); vastab rangetele standarditele (nt ASTM E84 klass 1, EN 13501-1 B-s1, d0). Madal suitsutoksilisus ja ei tilku.
Maksumus	Madalam eelkulu (10–15% odavam kui PIR).	Kõrgemad eelkulud; kompenseerib pikaajaline{0}}energiasääst ja vastupidavus.
